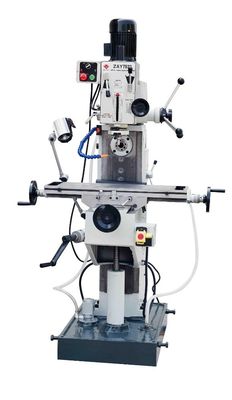

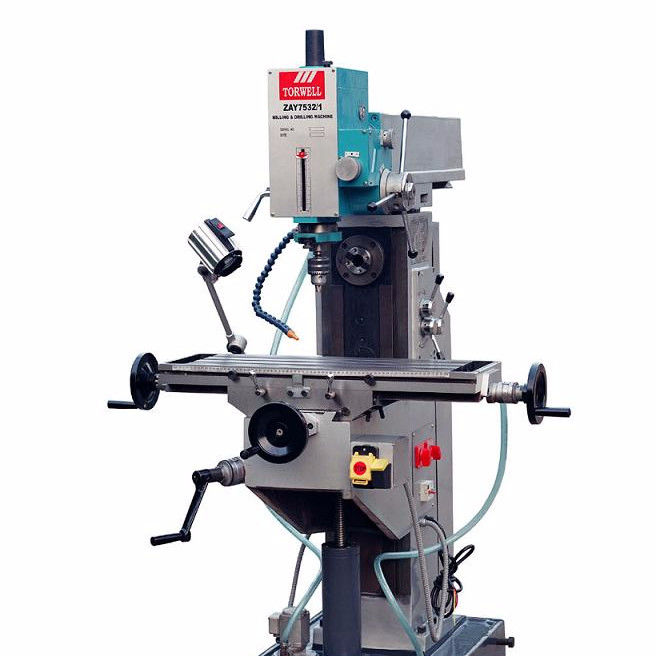

Fresatrice &Horizontal verticale ZAY7532/1

Modello

ZAY7532-1

ZAY7540-1

ZAY7545-1

Capacità di perforazione massima

32mm

40mm

45mm

Capacità massima di fresatura di fronte

100mm

Capacità massima di fresatura di conclusione

25mm

Angolo della parte girevole della testa motrice (fresatura di conclusione) alla direzione perpendicolare

±90º

Viaggio del fuso (fresatura di conclusione)

130mm

Distanza fra il naso del fuso e la tavola

80-480mm

Scivolamento del viaggio del braccio

500mm

Conicità del fuso (fresatura di orizzonte)

MT4

Conicità del fuso (fresatura di conclusione)

MT3

MT4

Alimentazione del fuso

0,12, 0,18, 0,25

Velocità di rotazione del mandrino (motore) di doppia velocità 1400r/1280r/min r/min

4pole

50Hz

38,67,110,216,380,640

60Hz

45,80,130,260,455,770

2pole

50Hz

76,134,220,432,760,1280

60Hz

90,160,260,520,910,1540

Velocità di rotazione del mandrino (4P) (fresatura di conclusione)

50Hz

80,150,260,380,710,1250,

60Hz

100,180,310,460,850,1500

T-solt

Viaggio di andata ed a rovescio della tavola

300mm

Viaggio destro e sinistro della tavola

785mm

Il viaggio della tavola su perpendicolare dirige

400mm

Dimensione della Tabella

1000mm×240mm

Motore (doppia velocità/fresatura di orizzonte)

1,3 chilowatt/1,8 chilowatt

Motore (fresatura 4P/End)

0.75Kw

1.1Kw

Tensione

220V/380V 50Hz/60Hz

Peso netto

920 chilogrammi

Accessori speciali

Supporto Ø63 o Ø75 della fresa

Vice    90mm o 125 millimetri

Altezza concentrare della testa di graduazione 100 millimetri

Mandrino del mulino, barra di alesaggio

Accessori standard

Chiave a doppia testa 24mm×27mm 1pc

Chiave a brugola 4mm, 5mm, 6mm 1pc ciascuno

Cacciavite (-) 150mm     1pc

Azione del trapano      MT3      1pc

Mandrino del trapano     1-13mm     1pc

Cuneo                    1pc

Barra di traino una B              1pc ciascuno

Rondella della barra di traino            1pc ciascuno

Asse MT4 della fresa     1pc

Pistola dell'olio                    1pc

Manica 4-3 del cambiamento         1pc
